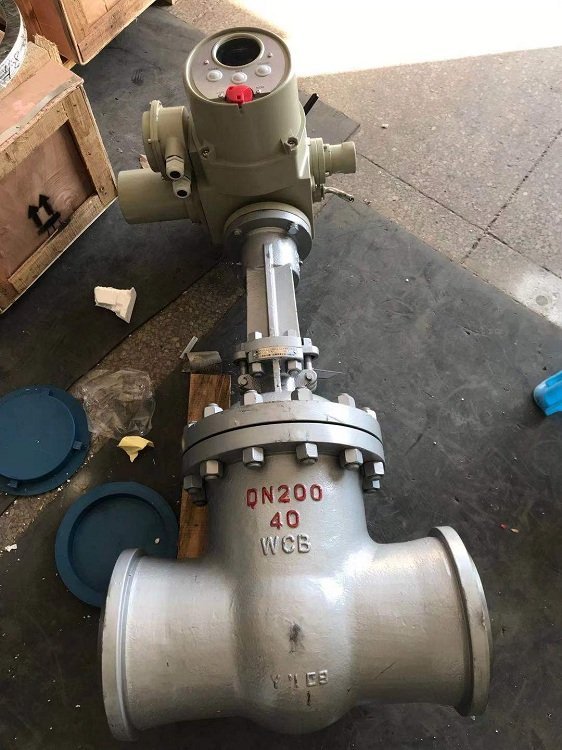

電動閘閥Z961Y_25,DN200圖片及尺寸規格表
電動焊接閘閥是由閘閥閥體配用多回轉式電動執行器，使閥板作上下直線運動，實現遠程控制閥位開關，方便快捷。電動焊接閘閥適用于公稱壓力PN1.6～16.0MPa,工作溫度≤-29℃～500℃的石油、化工、水力、火力電站各種系統的管路上實現遠程控制閥位開關，切斷或接通管路介質。電動契式閘閥適用介質為：水、油品、蒸氣、及酸、堿、氨、尿素、含硫天然氣等。高溫高壓閘閥有兩種標準形式，一種是遵循ANSIB16.34和JISL1E101標準的引進型,另一種是按JB3595標準的國標型.其遵循的溫度-壓力等級是一致的，在一些管道中存在著某種互換關系。中部采用無閥蓋壓力自緊式，在高溫高壓工況下具有良好的密封性能。自密封圈有兩種材料，一種是低碳鋼，另一種是柔性石墨316絲（網）。密封面上層焊鉆基硬質合金，其加工后的純金屬層≥3mm，具有耐磨、耐高溫、抗腐蝕、抗擦傷、使用壽命長。支管兩端為焊接結構，焊按坡口可按標準或用戶要求制作。適用于火電廠、石油化工、冶金等高溫高壓的水、冶金等高溫高壓的水、蒸汽、油品、過熱蒸汽的管道上。
能規范：
|
型號 |
公稱壓力 |
實驗壓力 |
工作溫度(℃) |
適用介質 |
||
|
強度水（MPa） |
密封（水）空氣（MPa） |
低壓密封空氣（MPa） |
||||
|
Z961H-16C |
1.6 |
2.4 |
1.8 |
0.6 |
≤425 |
硝酸類 |
|
Z961W-25P(R) |
2.5 |
3.8 |
2.8 |
0.6 |
≤200 |
醋酸類 |
|
Z961W-40P(R) |
4.0 |
6.0 |
4.4 |
0.6 |
≤200 |
硝酸類 |
|
Z961W-64P(R) |
6.4 |
9.6 |
7.0 |
0.6 |
≤200 |
醋酸類 |
焊接電動閘閥外形尺寸：
|
型號 |
公稱通徑 DN （ mm ） |
主要尺寸（ mm ） |
重量（ kg ） |
||
|
L |
D1 |
D2 |
|||
|
Z962H-200 |
150 |
650 |
164 |
200 |
420 |
|
175 |
750 |
186 |
223 |
526 |
|
|
200 |
800 |
200 |
262 |
550 |
|
|
225 |
850 |
233 |
282 |
595 |
|
|
250 |
950 |
275 |
325 |
1210 |
|
|
300 |
1200 |
312 |
380 |
2100 |
|
|
Z962H-250 |
150 |
700 |
150 |
200 |
420 |
|
175 |
750 |
175 |
223 |
530 |
|
|
200 |
800 |
200 |
262 |
560 |
|
|
225 |
850 |
220 |
282 |
600 |
|
|
250 |
950 |
265 |
325 |
1220 |
|
|
300 |
1194 |
305 |
380 |
2120 |
|
|
Z960Y-320 |
150 |
700 |
150 |
200 |
615 |
|
175 |
750 |
170 |
225 |
680 |
|
|
200 |
800 |
200 |
262 |
695 |
|
|
225 |
850 |
207 |
283 |
700 |
|
|
250 |
950 |
250 |
325 |
1460 |
|
|
300 |
1245 |
265 |
377 |
2650 |
|
| 零件名稱Part name | 材料牌號Material designation | ||
| 閥體Body | WCB | WC6 | WC9 |
| 閥板Disc | WCB | WC6 | WC9 |
| 閥蓋Bonnet | 25 | 12Cr1Mo1VA | |
| 閥桿Stem | 1Cr17Ni2 | 20Cr1Mo1VA | |
| 閥座Seat | 25 | 12Cr1Mo1VA | |
| 密封環Sealing ring | S軟鋼(增強柔性石墨)S soft steel (flexible graphite) | S軟鋼S soft steel | F軟鋼F Soft steel |
| 填料Packing | 增強柔性石墨Fexible graphite | ||
| 支架Yoke | WCB | WCB或WC6 | |
| 閥桿螺母Stem nut | 45(ZCuZn25A16Fe3Mn3) | ||
| 四開環Four piece ring | 1Cr13 | 20Cr1MoVA | |
Z961Y電站閘閥主要是作為水、蒸汽管路上的啟閉裝置，用于切斷或接通管路中的介質。使用時應全開或是全閉，不能作調節閥使用。電站閘閥工作原理：按順時針轉動手輪或閥桿螺母，閥桿帶動閘板下行，使密封面吻合，切通道，即為關閉；反之則為開啟。設計、制造、檢驗、標記、供貨等均符合相關國內GB、JB、DL等有關標準。材質符合ASME、JIS、GB、JB、DL等國內外相關標準。
