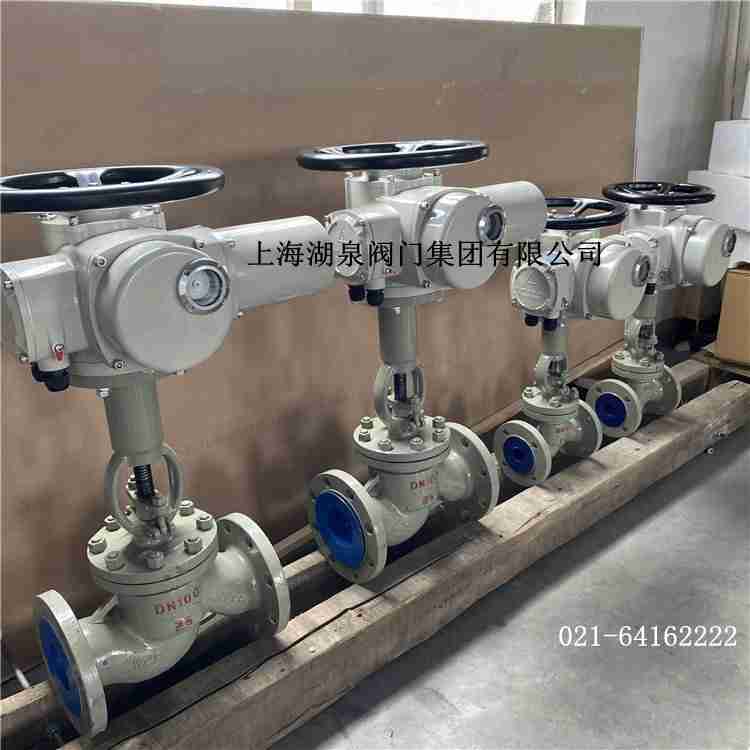

上海湖泉閥門集團有限公司j941h-25c DN100智能一體電動截止閥生產廠家1．閥體和閥蓋連接形式：PN10-64采用栓接閥蓋；PN64-320采用自壓密封式閥蓋。2．閥桿螺母：通常情況下，閥桿螺母材料采用ASTM A439 D2，同時可以根據用戶要求采用銅合金等材料，對于大口徑的截止閥，裝滾動軸承，可以有效減小截止閥的開啟力矩使閥門可以輕松開關。3．j941h-25c DN100智能一體電動截止閥閥桿設計：采用整體鍛造工藝制成，按照標準要求確定最小直徑。閥蓋墊片形式：PN10-64截止閥采用不銹鋼石墨纏繞墊片；PN100截止閥可用不銹鋼石墨纏繞墊片也可采用金屬環墊片；PN160截止閥可采用金屬環墊片，PN320截止閥采用自壓密封金屬環。截止閥結構特點：栓接閥蓋，明桿支架和升降式閥桿金屬封面。上密封座設計：湖泉閥門公司提供的所有j941h-25c DN100智能一體電動截止閥都有倒密封設計，通常情況下，碳鋼截止閥的閥座設計采用分離式倒密封結構，不銹鋼截止閥的倒密封面非?？煽俊ｋm然按照標準API600中有倒密封，但這據不作為在帶壓情況下更換填料的依。填料密封：j941h-25c DN100智能一體電動截止閥采用成型柔性石墨作為填料材料，可根據用戶需求提供PTFE或者復合填料材料。填料與填料函接觸的表面粗糙度為3.2u m，可以保證閥桿與填料接觸面接合緊密但是旋轉自如，經過精密的機械加工的閥桿密封面粗糙度0.8u m可以保證閥桿可靠的密封。閥座：碳鋼截止閥閥座通常采用鍛鋼材料，閥座密封面可根據客戶需求噴焊硬質合金，NPS≤10″的j941h-25c DN100智能一體電動截止閥采用分離式螺紋旋入式閥座，如果用戶需要焊閥座結構也可提供；NPS≤12″j941h-25c DN100智能一體電動截止閥截止閥采用焊閥座結構；不銹鋼截止閥的閥座一般采用整體式或者在本體上焊硬質合金后直接加工閥座。如果用戶有需求，不銹鋼截止閥閥座也可采用分離式螺紋旋入式和焊接閥座結構。


j941h-25c DN100智能一體電動截止閥零件結構材質表
		材質
序號	零件名稱	C	P	R
1	閥體	WCB	ZG1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti
2	墊片	柔性石墨+不銹鋼	PTFE	PTFE
3	螺栓	35	304	304
4	閥瓣	WCB+對焊304或stelite、PTFE	ZG1Cr18Ni9Ti/PTFE	ZG1Cr18Ni12Mo2Ti/PTFE
5	對開環	1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
6	閥瓣蓋	1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
7	閥桿	2Cr13	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
8	螺帽	35	304	304
9	吊環螺栓	35	304	304
10	閥蓋	WCB	ZG1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti
11	螺栓	35	304	304
12	墊片	35	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
13	填料	柔性石墨	PTFE	PTFE
14	填料壓板	WCB	ZG1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti
15	螺帽	35	304	304

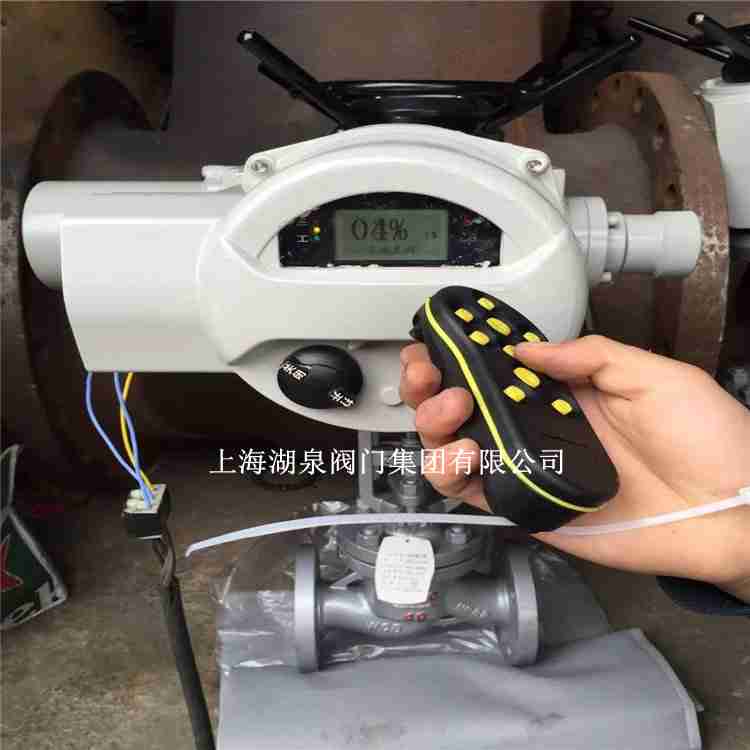

1、j941h-25c DN100智能一體電動截止閥全中文顯示：一體化多回轉電動執行器視窗采用高清晰LCD數字、全中文及標示符液晶顯示屏。
2、j941h-25c DN100智能一體電動截止閥相序自動糾正：執行機構旋向可自由設定，也可自由校正電源相序。
3，j941h-25c DN100智能一體電動截止閥缺相保護：具有電源缺相保護功能。
4、j941h-25c DN100智能一體電動截止閥控制模式：常規遠方控制信號采用4~20mA模擬量信號控制，提供4~20mA信號反饋（可提供特殊量控制）。遠方控制信號、反饋信號均與內部實現電氣隔離。
5、 j941h-25c DN100智能一體電動截止閥禁動延時保護：避免或減少了機械部分由于慣性承受的反作用力。此保護功能同時適用于現場控制方式和遠控控制方式。
6、j941h-25c DN100智能一體電動截止閥電子互鎖保護：在一個指令正在執行且保持有效，再施加另一個反向控制指令時（即兩個指令同時存在并有效），此時電動執行器將停執行完個指令后再執行下一個指令。
7、j941h-25c DN100智能一體電動截止閥瞬間過力矩保護：當開或關向力矩瞬間被頂開，閥門將停下不動作，即使力矩開關瞬間頂開后閉合，閥門仍不會動作，只有向反向動作一下，即可解除過力矩保護。
8、j941h-25c DN100智能一體電動截止閥現場遠控切換：現場遠控可自由切換，使用戶調試、維護方便快捷。
