產品名稱：電動閘閥Z941H-16C DN600普通開關型[ 2024-03-15 ]
- 訂購熱線：021-64162222
- 訂購傳真：021-62677999
- 質量穩定：實行全過程質量監控，細致入微全方位檢測！
- 價格合理：高效內部成本控制，減少了開支，讓利于客戶
- 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！
- 產品介紹
- 規格尺寸
- 結構圖片

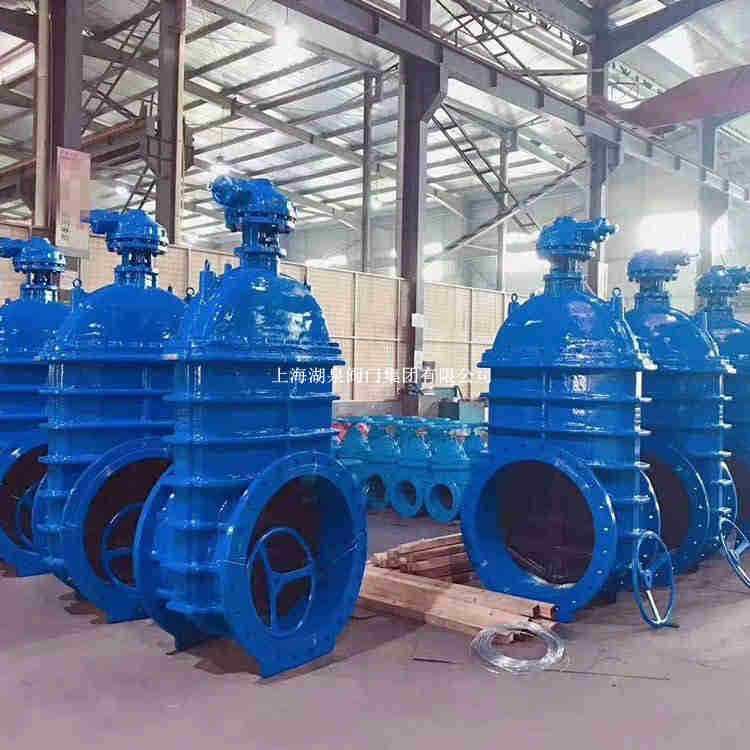

一、電動閘閥Z941H-16C DN600普通開關型介紹
上海湖泉閥門集團有限公司Z941H-16C電動法蘭碳鋼閘閥DN600是由多回轉電動執行器與法蘭閘閥組成，主要用來接通或截斷管路中的介質，不適用于調節介質流量，適用的壓力、溫度及口徑范圍很大，尤其適用于中、大口徑的管道。主要廣泛應用于水利、建筑、消防、電力、環保、石油、化工、醫藥等各個領域。主要用途高中壓法蘭連接的閘閥適用于公稱壓力 PN1.6～16.0MPa ，工作溫度≤-29℃～550℃的石油、化工、水力、火力電站各種系統工況的管路上，切斷或接通管路介質。通過選用不銹鋼、鉻鉬鋼等不同的材質可適用介質：水、油品、蒸汽、及酸、堿、氨、尿素、弱酸堿溶液、高溫液體、含硫天然氣等工況。操作方式有：手動、齒輪傳動、電動、氣動等。DN50～600mm應用規范 設計與制造GB/T12234 連接端尺寸結構度GB/T12221 法蘭尺寸JB79 檢驗與試驗 JB/T9092 材 料：碳鋼 不銹鋼。
二、電動閘閥Z941H-16C DN600普通開關型特點
1、閥門采用壓力自緊式密封或閥體、閥蓋墊片密封結構，值得信賴！使用安全可靠。2、閥瓣采用雙閘板中間帶萬向頂結構，能自動調整閥瓣與閥座密封面吻合度，保證閥門的密封。同時此結構維修方便，節約費用，閥瓣互換性較好。
3、閥瓣、閥座密封面用鈷鉻鎢硬質合金由等離子噴焊而成，密封面硬度高，耐磨擦，抗擦傷，使用壽命長。
4、閥桿用滲氮鋼制成，表面氮化處理，硬度高，抗擦傷，耐腐蝕，使用壽命長。
5、電動裝置配有轉矩控制機構、現場操作機構和手、電動切換機構。除就地操作外，還可以進行遠距離操作、PLC控制、4~20mA電流輸入輸出智能控制等。
6、手動閥門由手動機構或撞擊時手輪開啟。減小閥門操作力。
7、閥門可安裝在管道的任何位置，同時根據介質和介質的溫度選擇碳鋼或合金鋼閥門。
8、初次安裝和調試時，必須手動把閥門開到約一半的位置，以免電機相序接反導致閥門或電裝損壞。
三、電動閘閥Z941H-16C DN600普通開關型主要零部件
閥體/閥蓋
ZG1Cr18Ni9Ti
ZG00Cr18Ni10
ZG1Cr18Ni12Mo2Ti
ZG00Cr17Ni14Mo2
WCB
零件名稱
ZG1Cr18Ni9Ti系列
ZG00Cr18Ni10系列
ZG1Cr18Ni12Mo2Ti系列
ZG00Cr17Ni14Mo2系列
WCB系列
閘板
ZG1Cr18NI9Ti
ZG00Cr18Ni10
ZG1Cr18Ni12Mo2Ti
ZG00Cr17Ni14Mo2
1Cr13
閥桿
1Cr18Ni9Ti
ooCr18Ni10
1Cr18Ni12Mo2Ti
ooCr17Ni14Mo2
1Cr13
填料
PTFE編織
PTFE編織
PTFE編織
PTFE編織
石墨Graphite
墊片
304L+PTFE
304L+PTFE
316L+PTFE
316L+PTFE
石墨+304Graphite+304
壓蓋
ZG1Cr181Ni10
ZG00Cr18Ni10
ZG1Cr18Ni12Mo2Ti
ZG00Cr17Ni14Mo2
WCB
填料壓環
1Cr18Ni9Ti
00Cr18Ni10
1Cr18Mi12Mo2Ti
00Cr17Ni14Mo2
1Cr13
螺栓
1Cr171Ni2
1Cr171Ni2
1Cr171Ni2
1Cr171Ni2
35CrMoA
螺母
1Cr18Ni9Ti
1Cr18Ni9Ti
1Cr18Ni9Ti
1Cr18Ni9Ti
45
