一、pz941h電動閘閥產品概述
上海湖泉閥門有限公司公司的pz941h電動閘閥是采用我公司生產的的執行器與排渣閘閥組成。適用于公稱壓力PN1.6～6.4Mpa，工作溫度0～100℃的火力電站水利系統及水利工程的灰漿排放系統管路上，切斷或接通管路中的介質，適用介質為：灰水混合物，渣水混合物（渣水比1:6,大料度<50MM）。采用中法蘭螺栓連接，支管兩端為法蘭連接或?qū)高B接。大口徑設置滾動軸承，啟閉輕松。閥桿經調質和表面氮化處理，有良好的搞腐蝕性，抗擦傷性和耐磨性。上海湖泉排渣閘閥密封副材料為耐磨陶瓷或耐磨合金，耐磨性強，耐磨性強、耐用沖蝕、耐擦傷、摩擦力小、密封可靠。排渣電動閘閥啟閉件，采用半密封副強制密封，性能優良。
二、pz941h電動閘閥產品主要特點
1、密封填料設計，使上密封安全有效，經久耐用；
2、三角形的支架節省原料，保證需要的力學性強；
3、閥體上的導向塊使閘板正確運動．?dāng)D壓塊保證閘板有效密封；
4、不銹鋼閥桿經久耐用，雙頭螺使益的啟閉更為迅速；
5、可任意選用驅動機構；
6、可提升的閘板密封面，可刮除密封面上的粘著物，自動清除雜物；
7、不銹鋼閘板可防止腐蝕引起的密封泄漏；
8、整體的不銹鋼材質，可防止腐蝕的破壞；
9、短結構長度，可節省原料，安裝空間，也有效支持管道強度；
三、pz941h電動閘閥產品主要執行標準
設計制造 JB/T 8691-98 結構長度 GB/T 15188.2-94 法蘭連接尺寸 GB/T 9113-2000 閥門檢查和試驗 GB/T 13927-92 四、pz941h電動閘閥產品主要零件材料
閥 體 WCB 閥 蓋 WCB 支 架 WCB 閘 板 WCB+耐磨合金 WCB+陶瓷 閥 桿 2Cr13 閥 座 WCB+耐磨合金 WCB+陶瓷 密封環 增強柔性石墨 填 料 增強柔性石墨 閥桿螺母 ZCuA110Fe3 五、pz941h電動閘閥產品主要性能規范
壓力標準 公稱壓力（MPa） 試驗壓力（MPa） 1.6 2.5 4.0 6.4 強度試驗 2.4 3.75 6.0 9.6 密封試驗 1.76 2.75 4.4 7.04
六、pz941h電動閘閥產品主要尺寸及重量
PZ941H（PZ941Y） 1.6MPa
PZ941H（PZ941Y） 2.5MPaDN 50 80 100 150 200 250 300 350 400 450 500 L 250 280 300 350 400 450 500 550 600 650 700 H 335 510 685 790 885 1015 1190 1350 1460 1620 1800 D0 250 280 300 300 350 400 450 500 500 550 550
DN 50 80 100 150 200 250 300 350 400 450 500 L 250 280 300 350 400 450 500 550 600 650 700 H 335 510 685 790 885 1015 1190 1350 1460 1620 1800 D0 250 280 300 300 350 400 450 500 500 550 550

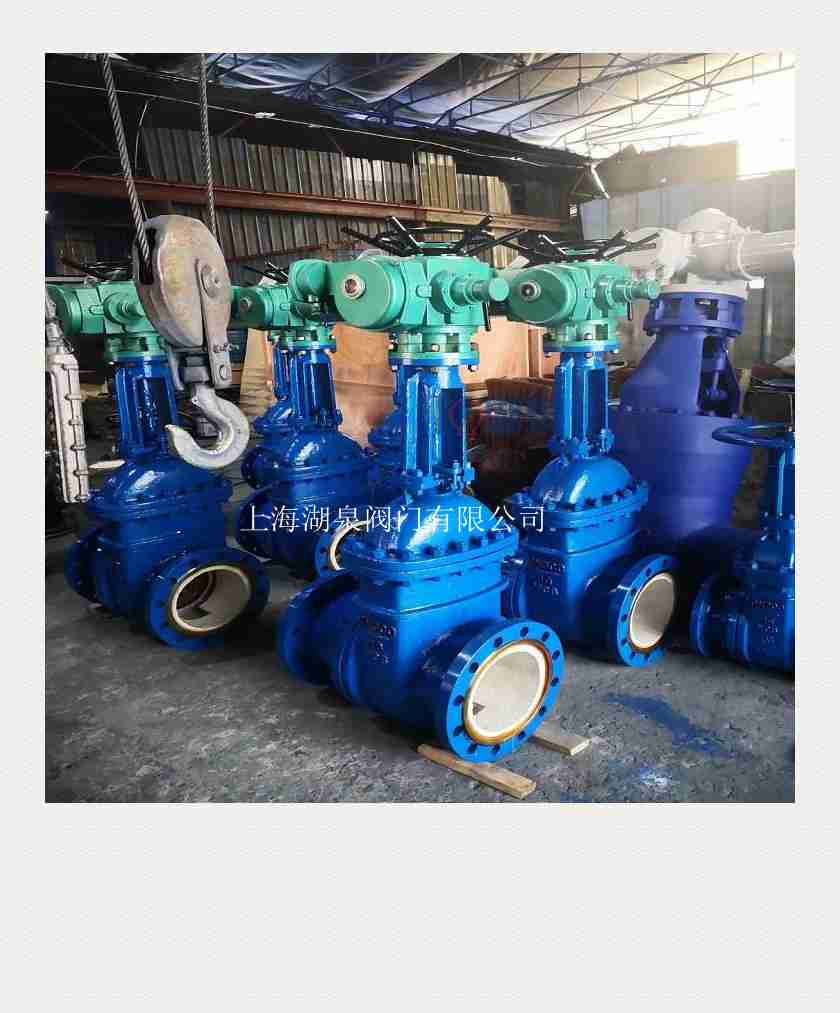

七、pz941h電動閘閥產品主要結構圖片
